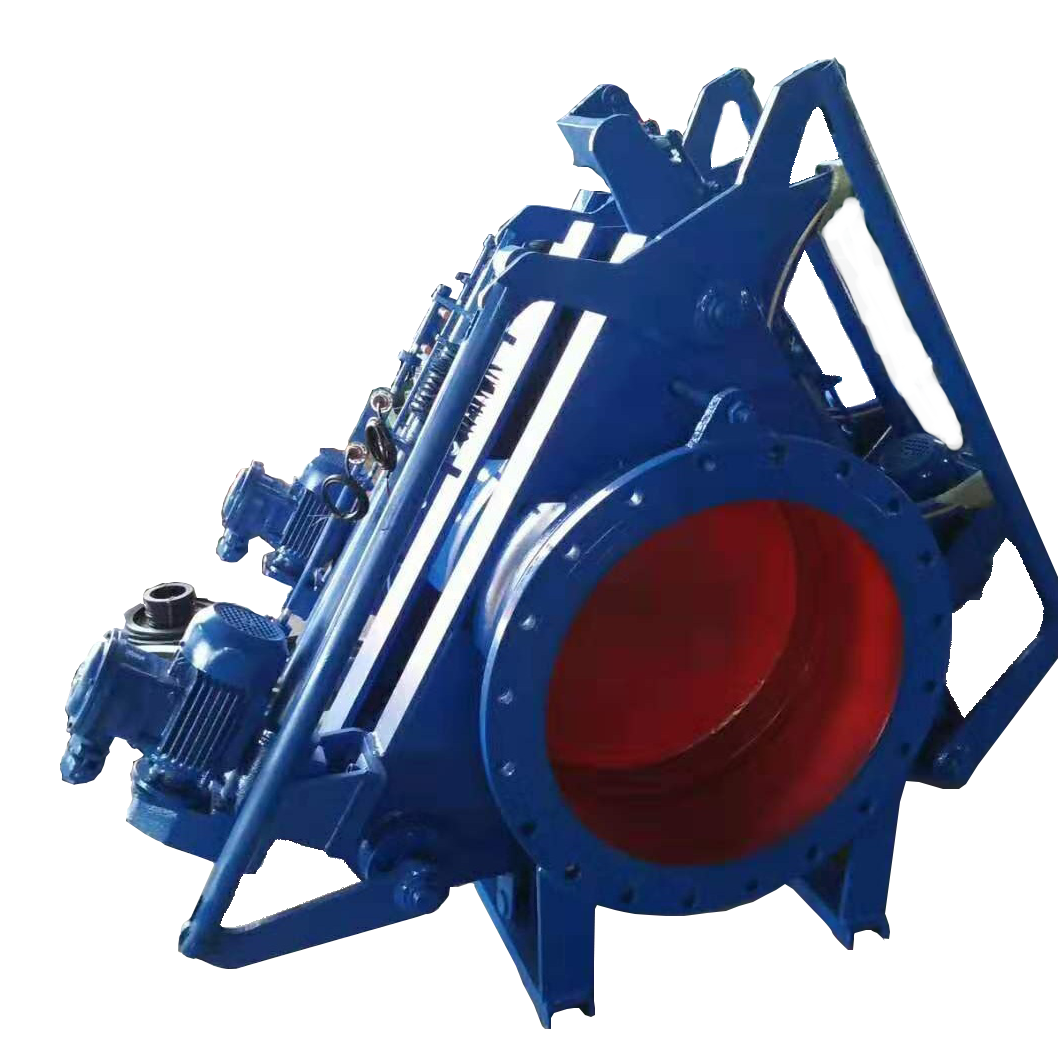

本產品涉及的是一種隔斷閥，具體的說是電動推桿盲板閥，以下由球一閥門廠家介紹技術背景。

隨著高爐于法布袋除塵技術的發展，對閥門的綜合性能也提出了更高的要 求。煤氣操作An全第Yi，高爐布袋除塵系統中，對煤氣控制采用自控，遙控技 術，是高爐布袋除塵技術上一臺階的標志。而當前高爐干法布袋除塵系統大多 數廠家仍采用手動式盲扳閥作為煤氣切斷設備，在操作過程中，煤氣外泄仍是 不An全因素之一，容易產生中毒事故。

實用新型內容

本實用新型的技術任務是針對以上不足之處，提供電動推桿盲板閥，通過 自力切斷方式來解決上述缺點。

本實用新型解決其技術問題所采用的技術方案是電動推桿盲板閥，其機 構包括盲板閥和電動推桿，所述的坐落在帶有支撐住的機座上的盲板閥是由通 過絲桿付連接的左閥體和右閥體、設置于左右閥體之間的閥板組成，閥板一邊 通過連桿連接，而另一端則通過轉桿鉸接在左右閥體頂端的一個絲桿付上，盲 板閥左方設置電動推桿，所述電動推桿分為啟閉電動推桿和翻板電動推桿，這 兩個推桿均通過轉桿驅動閥板動作。啟閉電動推桿通過絲桿螺旋付驅動左、右 閥體完成松開、夾緊動作。翻板電動推桿驅動閥板完成開閉動作。橡膠密封圈 鑲嵌在閥板上.密封性能好，更換方便。

所述的電動推桿由電動機、減速齒輪、絲桿、銅螺母、導向套、活塞桿、軸承座、彈簧、缸簡、缸筒座等部件所組成，電動機通過一級或二齒輪減速后，帶動轉桿沿絲桿付把電動機的旋轉運動變?yōu)橹本€運動，利用電動機正反轉 實現推桿往復動作。

輸出推拉力相等，通過各種杠桿、搖桿、連桿等結構，可 完成轉動或搖動等復雜動作，通過改變杠桿力臂長度，可以增長行程。

過載自動保護功能電動推桿內設過載自動保護裝置，當推桿行程到Ji限位置或負載 超過額定推力一定數值時，推桿將自動切斷電源，起到保護作用，使電動機及 其它構件不致?lián)p壞，但不得以此作為正常運行時限位開關使用。因此在本機上 另行配置內行程限位開關裝置，以控制推桿正常起停。
